Дрели Dynabrade

Пневматические дрели Dynabrade

Реализуем пневматические дрели Dynabrade:




Технические характеристики

№модели Мощность
двигателя л. с. (Ватт)
Частота
вращения об / мин
Максимальный
расход воздуха (л / мин)
Резьба
подвода воздуха
Резьба инструмента,
наружная
Вес
фунт (кг)
Длина
дюйм (мм)
Высота
дюйм (мм)

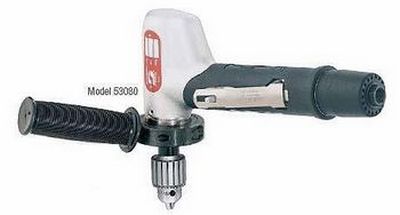

53080 0.7 (522) 3400 1303 1/4” 1/2”-20 4.9 (2.2) 10-3/4 (274) 7-3/4 (196)
53081 0.7 (522) 4500 1303 1/4” 1/2”-20 4.9 (2.2) 10-3/4 (274) 7-3/4 (196)

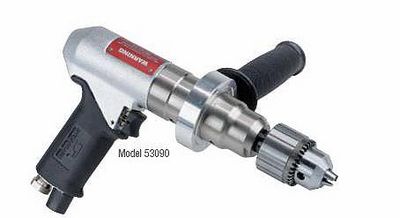

53090 0.7 (522) 950 935 1/4” 1/2”-20 4.8 (2.1) 10-1/2 (267) 6-3/8 (163)

Техническое описание и руководство по эксплуатации пневматической дрели

Описание

В комплект поставки входят:

  1. Дрель
  2. Ключ для патрона

Инструкция по технике безопасности

  1. Перед началом работы необходимо убедиться, что давление в системе соответствует рабочим характеристикам инструмента.
  2. Необходимо всегда надежно удерживать инструмент в руках, особенно при его использовании в труднодоступных местах.
  3. Категорически запрещается прикасаться к каким-либо вращающимся деталям инструмента, особенно к рабочему органу.
  4. Запрещается переходить с работающей дрелью с одного участка на другой.
  5. Запрещается укладывать инструмент на какую-либо поверхность до момента, пока его движущиеся части полностью не остановлены.
  6. В процессе проведения обслуживания и ремонта необходимо использовать только соответствующие запасные части и детали, наименование которых приводится в спецификации.

Применение

Инструмент следует использовать только по прямому назначению для сверления:

  • деревянных
  • металлических
  • пластмассовых изделий.

Порядок работы с инструментом

  1. Внимательно ознакомьтесь с техникой безопасности перед работой с инструментом.
  2. Проводите ежедневный осмотр инструмента при отсоединенном воздухе.
  3. Очищайте инструмент ежедневно. Не погружайте в жидкость.
  4. Перед началом работы проверяйте давление сжатого воздуха в системе. Непосредственно после окончания работы необходимо осмотреть инструмент и убедиться в отсутствии каких-либо повреждений его узлов и элементов.
  5. Смазка двигателя осуществляется автоматически с помощью масленки, включаемой в состав аппаратуры для подготовки воздуха. Маслораспылитель настраивается на подачу масла 1—1,5 капли на 1 м3/мин воздуха.
  6. Также система подвода воздуха должна иметь в своем составе влагоотделитель с масленкой и регулятором давления с манометром.
  7. Рекомендуемый внутренний диаметр шланга 10 мм.
  8. Рекомендуемая длина шланга 7—10 м.
  9. Перед началом работы установите сверло в патрон инструмента в соответствии с  инструкцией.
  10. При работе с инструментом запрещается надевать матерчатые перчатки и галстуки, которые могут явиться причиной серьезных травм при попадании в движущиеся части дрели.

Установка сверла

При установке сверла вставьте его в патрон до отказа и надежно затяните, используя ключ патрона. Для этой цели могут быть использованы три отверстия, расположенные на боковой поверхности патрона. В процессе зажима сверла в патроне ключ может быть вставлен в любое из них. Затягивайте сверло в патроне с равномерным усилием ключа, последовательно переставляя его во все три отверстия. Сверло может быть извлечено из патрона в обратном порядке.

Сверление отверстий в деревянных изделиях

Для предотвращения возможного расщепления края отверстия в процессе сверления деревянных изделий, особенно с противоположной стороны просверливаемой детали, необходимо предварительно подложить небольшой кусок дерева под просверливаемую деталь.

Сверление отверстий в металле

Металлы, включая листовую стать, латунные и алюминиевые листы, нержавеющую стать и трубы, могут эффективно обрабатываться при помощи дрели. Перед началом работы предварительно следует отметить центр отверстия, которое необходимо просверлить, сделав небольшое углубление при помощи керна.
